氣壓驅動隔膜泵
氣壓驅動隔膜泵
結構

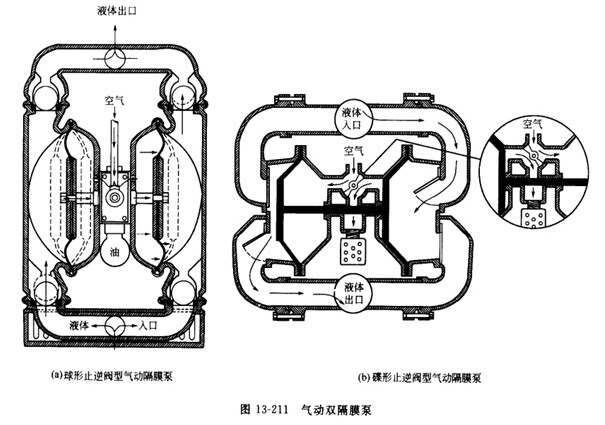

氣壓馳動隔膜泵多數為氣動雙隔膜泵，其示意結構剖面圖見圖13-211.圖為球型止逆閥型氣動雙隔膜泵。圖為碟閥止逆閥型氣動雙隔腆泵。隔膜泵主要由兩部分組成:泵送液體室，由泵的外隔膜室、聯通管和止逆閥組成。氣室，由泵的內隔膜室和空氣分配閥組成.空氣分配閥多用滑閥，有一些隔膜泵采用四通旋轉閥。左、右隔膜由連桿連接.圖13-211 (a)隔膜泵的排液口在泵的頂部.進液口在底部;圖13-211 (b)隔腆泵的排液口在底部，進液口在頂部。頂部排液的優點是液體中的氣體、空氣容易排盡;底部排液的優點是泵停止運轉后液體能排盡。
止逆閥的結構類型有三種:球型止逆閥。碟型止逆閥;提升閥型止逆閥.
球形止逆閥用于垂直液流方向.碟形止逆閥用于水平液流方向，允許液流中含有尺寸小于閥口直徑的固體獲校.提升閥型止逆閥可用于任何液流方向，閥由套在導向桿上的彈簧復位。
